三菱PLC進行遠程故障診斷的連接方法

1、概述

  三菱PLC在數字控制系統中有著廣泛應用。目前，設備遠程控制在遠程數據采集、PLC遠程故障診斷、PLC遠程編程等方面占據著重要的位置。本文以三菱PLC的遠程控制為例通過華辰智通的HiNet智能網關在設備遠程控制方面的應用。

  在該應用案例中，用戶想要通過任何一臺可以聯網的計算機對分布于世界各地的PLC的工作狀態進行訪問與修改，及時解決PLC故障隱患，避免了用戶需要到現場診斷的麻煩，節省了運維與售后的成本。

2、基于HiNet智能網關對三菱PLC進行故障診斷的方法

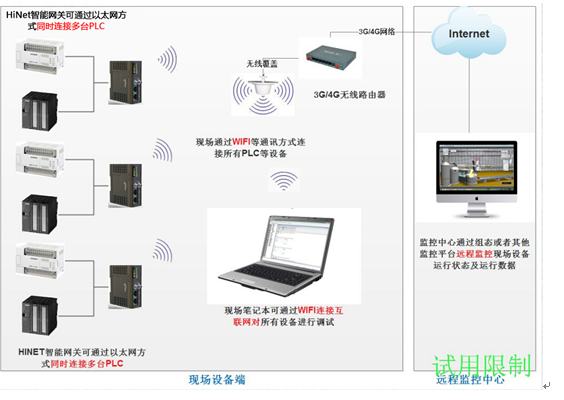

  通整個PLC遠程故障診斷整體方案包括HiNet智能網關、HiCloud云監控服務器、HinodeWindowsClient客戶端軟件以及上位機軟件等。PLC遠程故障診斷結構圖如下：

 以HiNet智能網關作為數據采集終端，同時HiNet智能網關作為現場PLC設備的網絡通訊入口，現場設備通過有線、WiFi、3G等多種通訊方式，接入互聯網及云平臺網絡。

 監控端安裝Hionde客戶端，實現與現場HiNet智能網關的遠程鏈接，實現遠端PLC的本地化操作，依靠監控終端step7 MicroWin、WINCC等plc編程或上位機軟件實現對遠端PLC的遠程編程、故障診斷、在線仿真、數據遠程采集、設備遠程控制等基本功能。

【方案特點】

1)、兼容性強：HiNet智能網關通訊接口多樣，可采用GPRS、3G、4G、WiFi及以太網等多種通訊方式，并可同時兼容RS422/232/485，RJ45及其他接口。

2)、安全性高：為了保證數據的安全性急服務器的穩定性，采用了VPN overP2P的專用安全通道，改通道不僅可保證PLC數據與普通互聯網數據進行隔離傳送，還保證了PLC數據在不經過云服務器的情況下直接傳送至監控室，這樣既減輕了云服務器的負荷，同時進一步確保了PLC數據的安全性。

3)、故障預警：設備擁有故障預警及診斷功能，達到報警閥值后可通過短信、郵件等方式給予報警(預警參數及報警閥值均可由用戶自己設定)。
